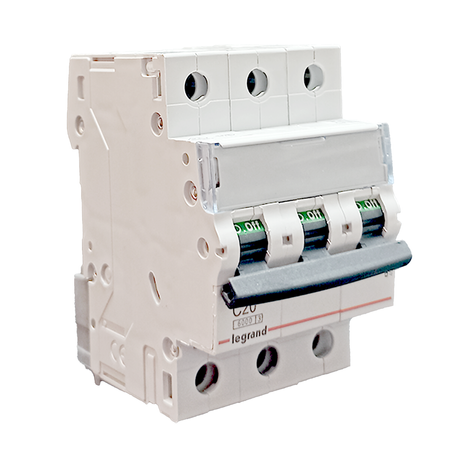

Legrand Überstromschutzschalter S 303 3P C 20A 6000A TX3 Dreipolig 400 V

S 300 Überstromschutzschalter Serie TX³

Allgemeine Merkmale:

• Nennkurzschlussausschaltvermögen
• 6000 A nach IEC 60898-1 - 230/400 V~~
• 10 kA nach IEC 60947-2 - 230/400 V~~

Produktmerkmale:

• Dreipolig 400 V~
• C-Kennlinie
• Nennstrom: 20 A
• Breite in Modulen 17,5 mm: 3
• Montage auf TH35-Stützbügel
• Möglichkeit der Verbindung mit Kammschienen oder Stangenschuhen
• Hilfskontakte, Schütze und Betätiger der Baureihe DX³ können eingebaut werden
• Fehlerstromschutzschalter können nicht angeschlossen werden
• Schwarzer Schalthebel

ETIM - Technische Daten und Eigenschaften

Auslösende Merkmale: C
Häufigkeit: 50 Hz
Für flächenbündige Installationen: ja
Einbautiefe: 44
N-Pol gleichzeitig ausgeschaltet: keine
Klasse der Energiebegrenzung: 3
Anzahl der Pole: 3
Anzahl der Pole (insgesamt): 3
Anzahl der geschützten Pole: 3
Möglichkeit einer zusätzlichen Ausstattung: ja
Nennspannung: 400
Bemessungsisolationsspannung Ui: 500
Nennstrom: 20
Spannungsart: AC
Schutzart (IP): IP20
Grad der Verschmutzung: 2
Breite ausgedrückt in Anzahl der Module: 3
Frequenzbereich: 50 ... 60
Bemessungsschaltleistung nach EN 60898: 6 kA
Bemessungskurzschlussausschaltvermögen Icn nach EN 60898 bei 230 V: 10
Bemessungskurzschlussausschaltvermögen Icn nach EN 60898 bei 400 V: 6
Bemessungskurzschlussausschaltvermögen nach EN 60898: 6
Bemessungskurzschlussausschaltvermögen nach IEC 60947-2: 6 kA
Bemessungs-Stoßspannung Uimp: 4
