ORNO Stromzähler 3-Phasen-Anzeige des Stromverbrauchs mit MID Zertifikat

Ein Gerät zur Anzeige in metrischen Einheiten (kWh), das zur direkten Messung der Wirkleistung in einem Dreiphasensystem verwendet wird. Eine spezielle elektronische Schaltung erzeugt unter dem Einfluss des fließenden Stroms und der angelegten Spannung Impulse in der Menge, die proportional zur verbrauchten elektrischen Energie ist. Der Energieverbrauch in einer Phase wird durch Blinken der LED angezeigt. Die Anzahl der Impulse wird in verbrauchte Energie umgerechnet und ihr Wert wird auf dem LCD-Display angezeigt (6+2). Spannungsversorgung: 230V~, 50Hz, Grundstrom: 5A, max. Strom: 80A, min. Strom: 0,25A, Pulsfrequenz: 800 imp/kWh, Genauigkeitsklasse B, Gehäuse mit drei Modulen Breite, Montage auf DIN-Schiene TH-35 mm, Impulsausgang: Versorgung 12~27V, Strom ≤27mA, Impuls = 80ms. Die Energiemessung erfolgt nach EN50470-1:2006, EN50470-3:2006 MID Richtlinie 2014/32/EU.

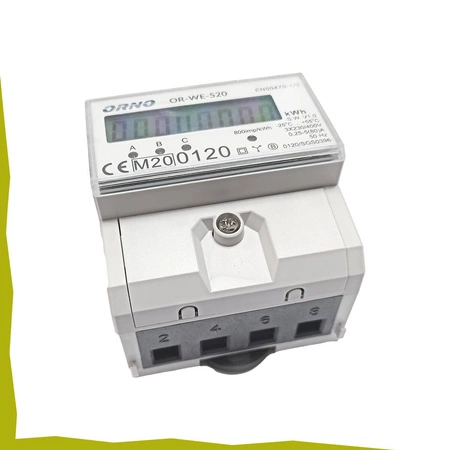

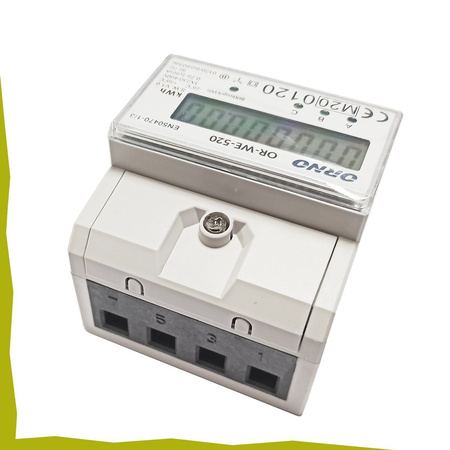

Der Energiezähler OR-WE-520 von ORNO ist für die direkte Messung der Wirkleistung im Dreiphasensystem (in metrischen Einheiten - kWh) konzipiert.

Wie funktioniert das?
Eine spezielle elektronische Schaltung erzeugt unter dem Einfluss des fließenden Stroms und der angelegten Spannung Impulse in der Menge, die proportional zum verbrauchten Strom ist. Der Energieverbrauch während einer Phase wird durch blinkende LEDs angezeigt. Die Anzahl der Impulse wird in verbrauchte Energie umgerechnet und ihr Wert wird auf dem LCD-Display angezeigt (6+2).

Technische Daten:

• Anzeige: LCD (Anzahl der Stellen 6+2 =000000,00 kWh)
• Pulsfrequenz: 800 imp/kWh
• Impulsausgang:
• Spannungsversorgung: 12~27V
• Strom: bis zu 27 mA
• Impuls: 80 ms
• Messgenauigkeitsklasse: B
• Gehäuse mit 3 Modulen Breite

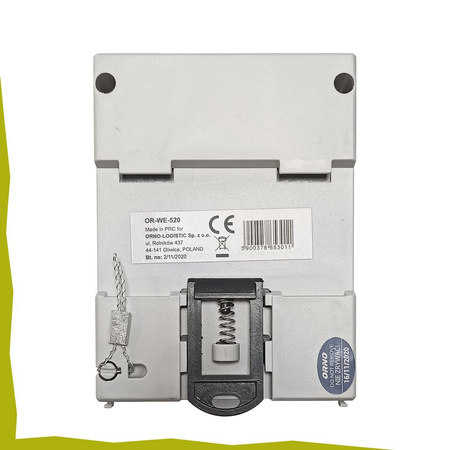

• Montage auf DIN-TH35-Schiene
• Normen: EN50470-1:2006, EN50470-3:2006, MID-Richtlinien 2014/32/EU
• Schutzart: IP51
• aktuell: 5(80)A
• Mindeststrom (lmin): 0,25A*
• Spannungsversorgung: 3x 230V/400V~, 50/60Hz
• Abmessungen: 76 x 116,5 x 65 mm

Kennzeichnung - Strom 5 (80) A

5 A - Basisstrom, bei dem die Genauigkeitsklasse des Zählers angegeben wurde; er bezieht sich auf die Belastung des Zählers mit einem Strom von 5 A
(80) A - konstante, maximale Belastung des Zählers (angegeben für eine Phase)

* Mindeststrom - der niedrigste Laststromwert, den das Messgerät erkennt und registriert

Im Lieferumfang enthalten:

• Orno OR-WE-520 Energiemessgerät - 1 Stk.
