Heimeier RTL Thermostatkopf Rücklauftemperaturbegrenzer 1/2" DN15 9174-02.800
- 9174-02.800

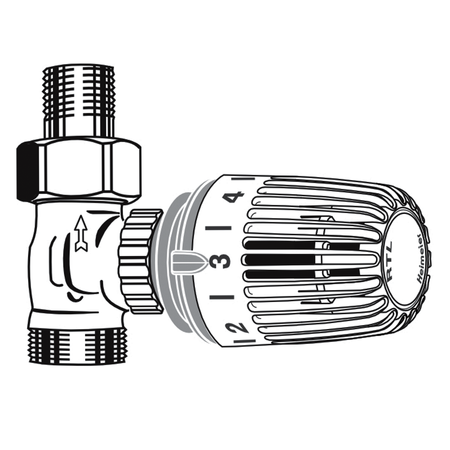

- Durchgang

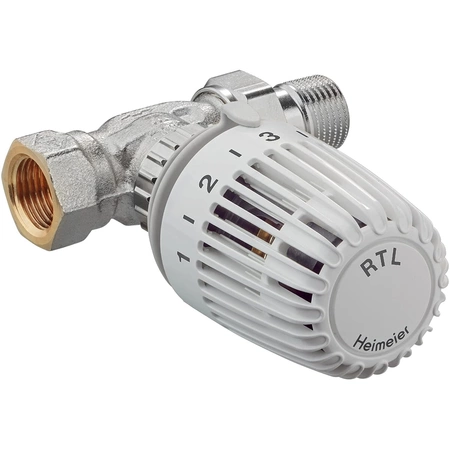

HEIMEIER RTL 9174-02.800
Rücklauftemperaturbegrenzer
Weiß RAL 9016

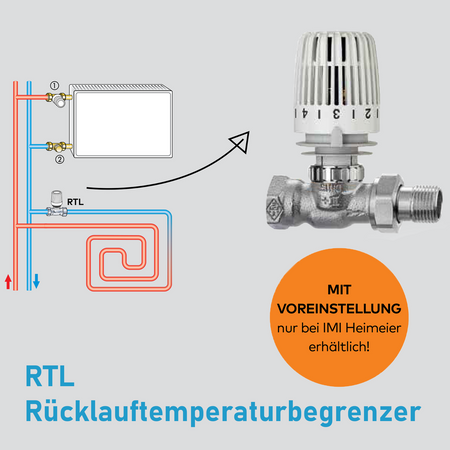

Der Rücklauftemperaturbegrenzer RTL wird u. a. zur Rücklauftemperaturbegrenzung bei Heizkörpern oder bei kombinierten Fußboden-Radiatorheizungsanlagen zur Temperierung kleinerer Fußbodenflächen (bis ca. 15 m2) eingesetzt.
PRODUKTMERKMALE & -VORTEILE:
- Ausführungen mit Voreinstellung und automatischer Durchflussregelung (AFC)
- Gehäuse aus korrosionsbeständigem Rotguss
- Niro-Stahlspindel mit doppelter O-Ring-Abdichtung
- Äußerer O-Ring unter Druck auswechselbar
- Verdeckte Begrenzung oder Blockierung durch Anschlagclips
Anwendungsbereich:
Heizungsanlagen
Funktionen:
- Maximalbegrenzung der Rücklauftemperatur.
- Automatische Durchflussregelung mit Eclipse Ventilen.
- Stufenlose Präzisions-Voreinstellung mit V-exact II Ventilen.
- Absperrung.
- Verdeckte obere und untere Begrenzung des Temperaturbereiches oder Blockierung einer Einstellung durch Anschlagclips.

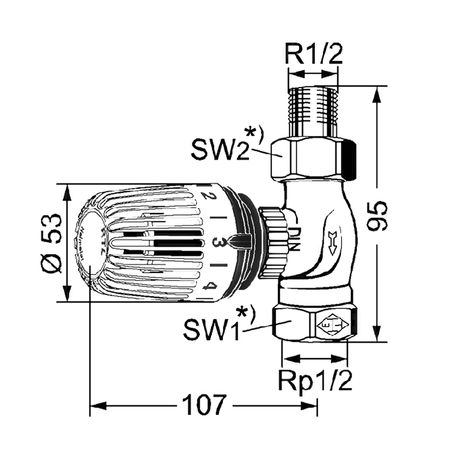

Dimensionen:
DN 15
Temperatur:
Max. Betriebstemperatur: 120 °C
Min. Betriebstemperatur: 2 °C
Spezifische Ausdehnung:
0,10 mm/K,
Überhubsicherung
Durchflussbereich Eclipse:
Der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos eingestellt werden: 10 – 150 l/h.
Werkseinstellung: Inbetriebnahme-Stellung.
(Max. Nenndurchfluss qmN bei 10 kPa nach EN 215: 115 l/h)
Differenzdruck (Δpv) Eclipse:
Max. Differenzdruck:
60 kPa (<30 dB(A))
Min. Differenzdruck:
10 – 100 l/h = 10 kPa
100 – 150 l/h = 15 kPa
Material:

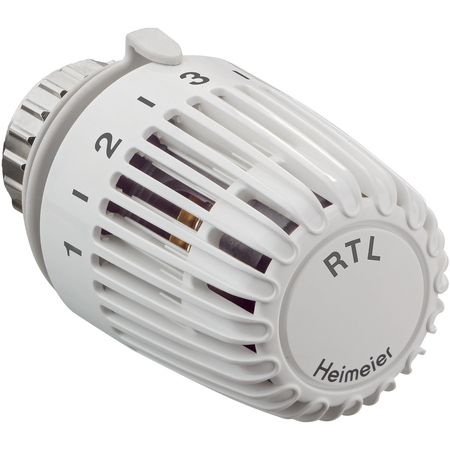

RTL Thermostat-Kopf: ABS, PA6.6GF30, Messing, Stahl,
Dehnstoffgefüllter Thermostat.

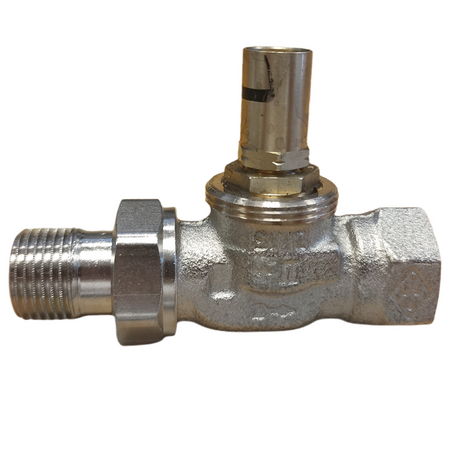

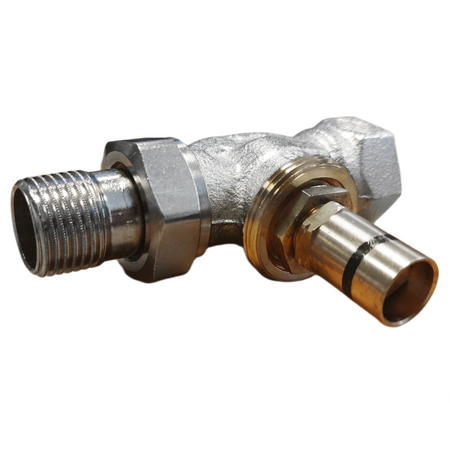

- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing, PPS
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der äußere O-Ring ist unter Druck auswechselbar.
