OUTLET DEHNguard Modular DG M YPV SCI 1000 952510 DEHN Schutzlösungen Überspannungsschutz
OUTLET DEHN DEHNguard modular DG M YPV SCI 1000
Ware aus Kundenretouren. Mögliche Mängel, die auftreten können. Beschädigte Verpackung bzw. Ersatzverpackung, sichtbare leichte Gebrauchs-/Testspuren des Gerätes. Das Produkt ist möglicherweise unvollständig. Möglicherweise fehlt die Bedienungsanleitung. Ware wird als gebraucht verkauft. Wir wissen nicht, ob das Gerät betriebsbereit ist. Dies ist kein neuer Artikel.
Der Preis gilt für ein Stück des Produkts

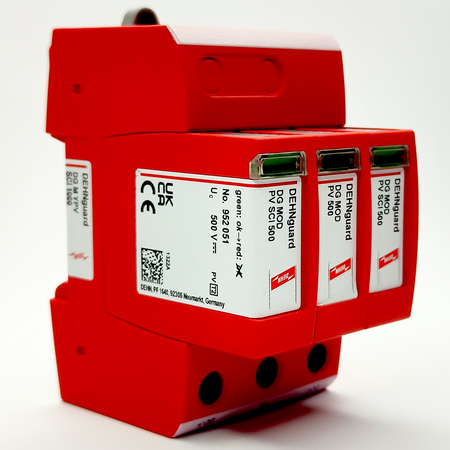

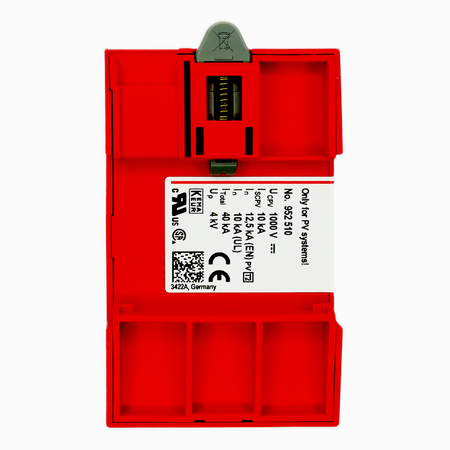

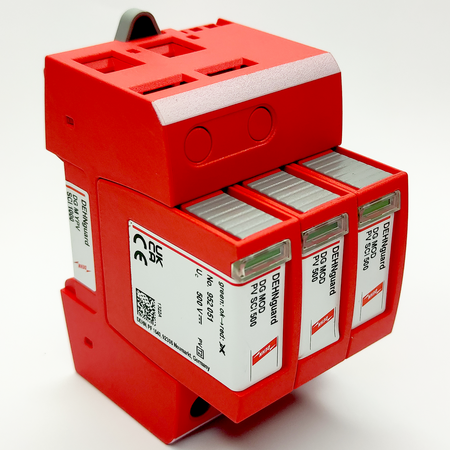

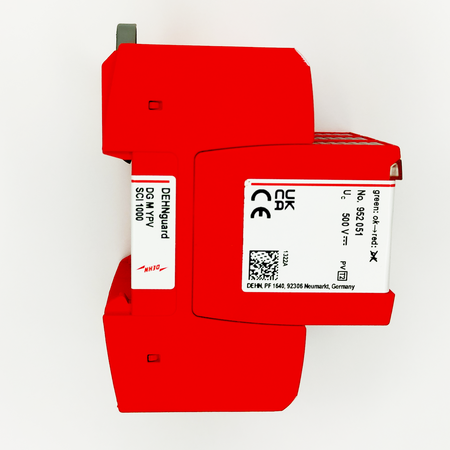

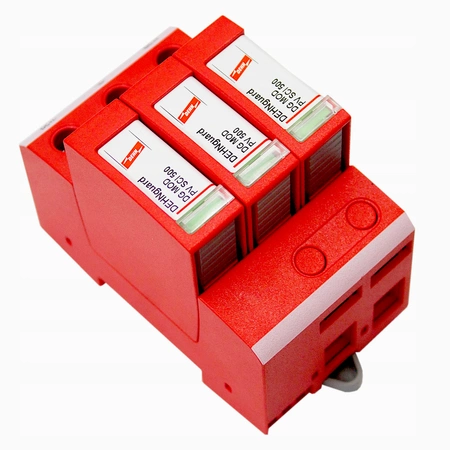

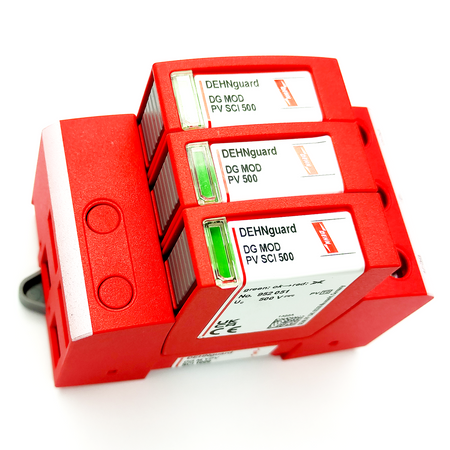

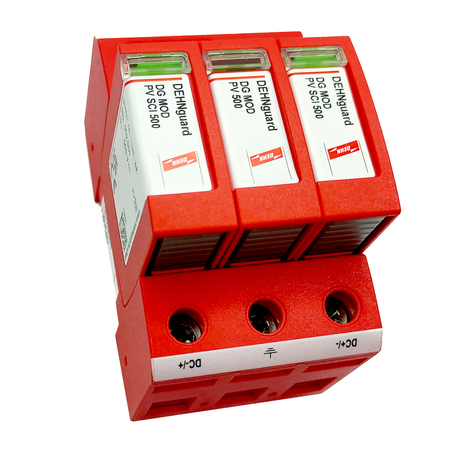

Modularer mehrpoliger Überspannungsableiter mit dreistufigem Gleichstromschaltgerät für den Einsatz in PV Anlagen. Vorverdrahtete modulare Kompletteinheit für den Einsatz in Photovoltaikanlagen, bestehend aus einem Basisteil und steckbaren Schutzmodulen Kombinierte Trenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul (patentiertes SCI-Prinzip) Bewährte und fehlerresistente Y-Schaltung.
Produktmerkmale:
- Vorverdrahtete modulare Kompletteinheit für den Einsatz in Photovoltaikanlagen, bestehend aus einem Basisteil und steckbaren Schutzmodulen

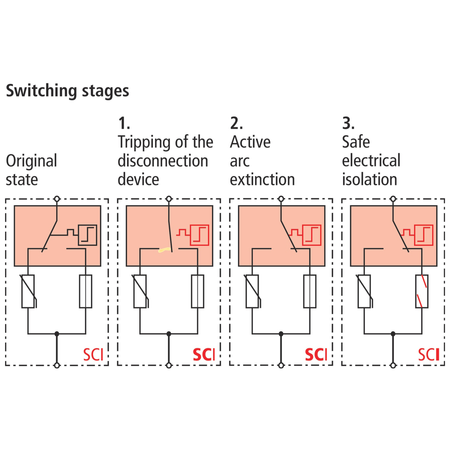

- Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul (patentiertes SCI-Prinzip)

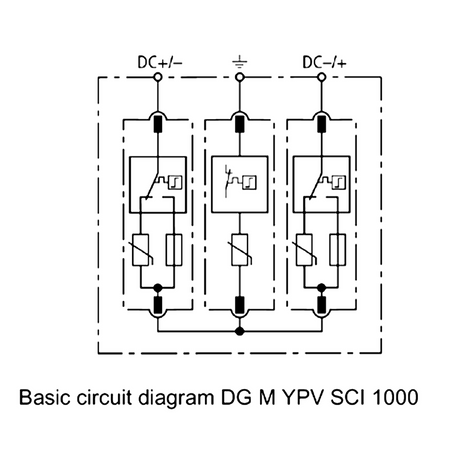

- Die bewährte fehlerfeste Y-Schaltung des DEHNguard M YPV SCI ... (FM) verhindert eine Beschädigung des Überspannungsschutzgerätes bei Isolationsfehlern im Generatorstromkreis
- Integrierte Gleichstromsicherung ermöglicht sicheres Auswechseln der Schutzmodule ohne Lichtbogenbildung
- Geprüft nach EN 50539-11

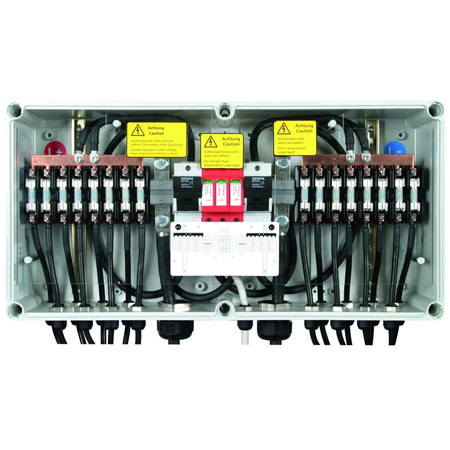

- Geeignet für den Einsatz in allen PV-Anlagen nach IEC 60364-7-712

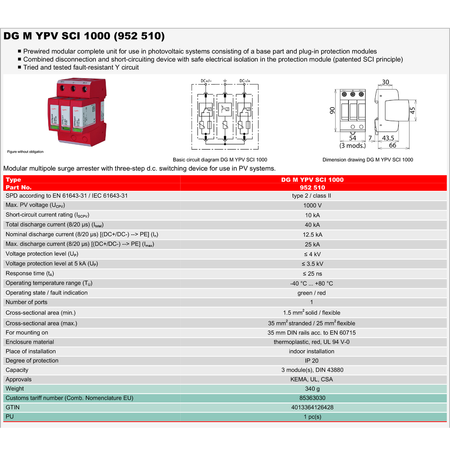

Technische Daten:
- SPD nach EN 61643-31 / IEC 61643-31 Typ 2 / Klasse II
- Max. PV-Spannung (UCPV) 1000 V
- Nennkurzschlussstrom (ISCPV) 10 kA
- Gesamtentladestrom (8/20 µs) (Itotal) 40 kA
- Nennentladestrom (8/20 µs) [(DC+/DC-) --> PE] (In) 12,5 kA
- Max. Entladestrom (8/20 µs) [(DC+/DC-) --> PE] (Imax) 25 kA
- Spannungsschutzpegel (UP) ≤ 4 kV
- Spannungsschutzpegel bei 5 kA (UP) ≤ 3,5 k
- Ansprechzeit (tA) ≤ 25 ns
- Betriebstemperaturbereich (TU) -40 °C ... +80 °C
- Betriebszustand / Fehleranzeige grün / rot
- Anzahl der Anschlüsse 1
- Querschnittsfläche (min.) 1,5 mm2 massiv / flexibel
- Querschnittsfläche (max.) 35 mm2 mehrdrähtig / 25 mm2 feindrähtig

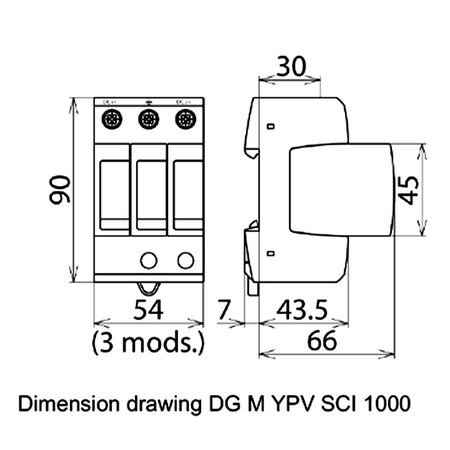

- Für die Montage auf 35 mm DIN-Schienen nach EN 60715
- Gehäusematerial thermoplastischer Kunststoff, rot, UL 94 V-0
- Aufstellungsort Innenaufstellung
- Schutzart IP 20
- Kapazität 3 Modul(e), DIN 43880
- Zulassungen KEMA, UL, CSA
- Gewicht 340 g
