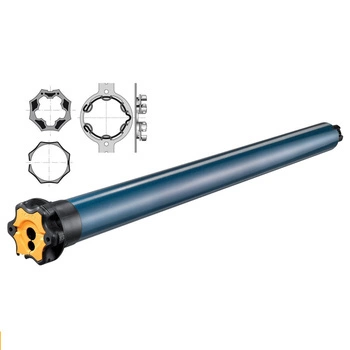

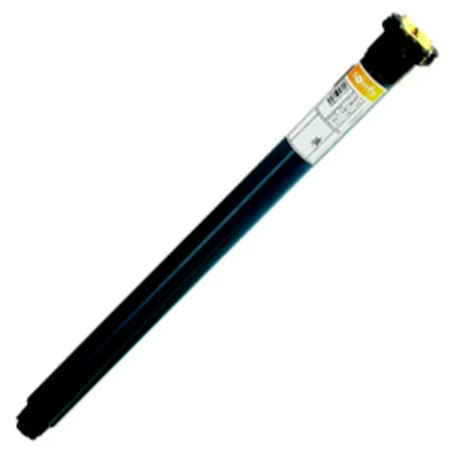

SOMFY Oximo 50 RTS 20/17 Rollladenantrieb mit integriertem RTS-Funksystem 3m

SOMFY Oximo 50 RTS 20/17 Rollladenantrieb mit integriertem RTS-Funksystem 3m

Speziell für Rollläden entwickeltes Antriebssystem mit integriertem RTS-Funksteuerungssystem, Somfy Drive Control™ und integrierter, patentierter Funkantenne. Kontinuierliche Drehmomentkontrolle durch integriertes elektronisches System. Hinderniserkennung beim Schließen und Eisdetektion im Öffnungsmodus. Vier Arten der Endlagenjustierung – automatisch, zwei halbautomatisch und manuell. Für automatische Endlageeinstellungen, automatische Korrekturen ihrer Positionen. Für manuelle Justierung Möglichkeit der manuellen Korrektur. Die Einstellungen werden mittels Sender und/oder Fernbedienungen vorgenommen. Möglichkeit, eine beliebige Komfortposition für optimale Sichtbarkeit und Lichtintensität einzustellen. Die Steuerung zur Komfortposition erfolgt manuell über die Stop/„my“-Taste des Senders und/oder der Fernbedienung oder automatisch durch einen RTS-Sonnensensor.

Wichtige Information für den Betrieb im Automatikmodus (Elektronik kontrolliert die Endpositionen):

• Untere Position – Der Rollladenpanzer muss eine feste und stabile Verbindung mit der Wickelwelle haben. Hierzu müssen z.B. Lock to Play Halterungen verwendet werden.
• Obere Position – Die Montage von Anschlagpuffern (fest installierte Begrenzer in der unteren Rollladenleiste) ist obligatorisch.

STANDARD

• Schutzart: IP 44
• Isolationsklasse: I

ABMESSUNG UND GEWICHT

• Gewicht: 2.15 kg
• Gesamtlänge (L1): 625 mm

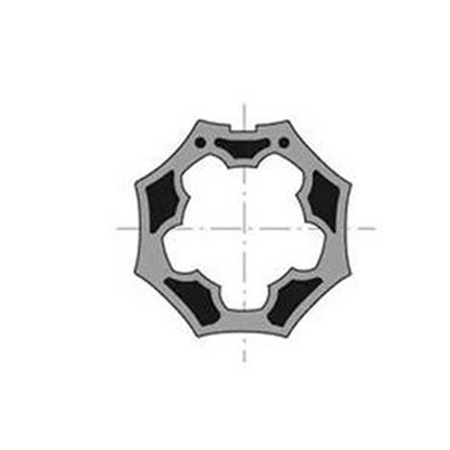

• Kleinster Endschalterring für Rohre mit Durchmesser: 47 mm
• Außendurchmesser: 45 mm
• Durchmesser: 50 mm
• Abstand vom Anschlusspunkt (L2): 590 mm

TECHNOLOGIE

• Funkfrequenz: RTS 433.42 MHz
• Anzahl der Kanäle: 9
• Reichweite im Freifeld: 200 m
• Speicherkapazität: 12
• Codierung: Rolling Code mit 16 Millionen Möglichkeiten

ELEKTRISCH

• Energieverbrauch im Betrieb: 160 W
• Minimale Spannung: 195.5 V
• Maximaler Spannungswert: 255 V
• Nennstrom: 0.75 A
• Stromversorgung: AC - RGE 1 - 230V/50HZ
• Antenne: Integriert

MECHANISCH

• Nenngeschwindigkeit: 17 U/min
• Nenndrehmoment: 20 Nm
• Typ des Endschaltersystems: Elektronisch
• Kapazität des Endschaltersystems (Umdrehungen): 136
• Leistungsbereich: MEHRPHASIGER ANTRIEB AC 37,5W BIS 750W
• Wiederholgenauigkeit: < +/- 3
• Typ des Kopfes: STERN
• Automatische thermische Abschaltung: 140 °C

KABEL

• Kabeltyp: VVF
• Abnehmbares Kabel: Ja
• Kabellänge: 3 m
• Kabelfarbe: WEIẞ
• Anzahl der Kabeladern: 3
• Stecker: Geteilt
• Kabelquerschnitt: 0.75 mm²

SONSTIGES

• Betriebstemperatur: -20 °C
• Maximale Betriebstemperatur: 70 °C
• Minimale Lagertemperatur: -40 °C
• Maximale Lagertemperatur: 80 °C
• Betriebszeit (thermischer Schutz): 4 min
• Form: RÖHRENFÖRMIG
• Geräuschpegel (gemäß Somfy-Messungen): 53 dB
• Konformität: CE, EAC, NF, RCM, VDE
