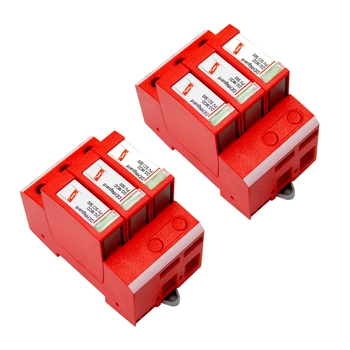

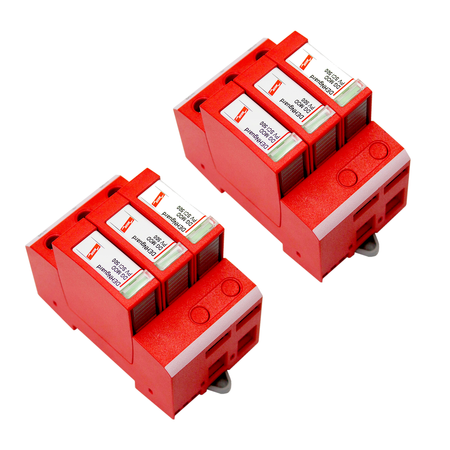

Satz 2x DEHNguard modular DG M YPV SCI 1000 952510 DEHN Schutzlösungen

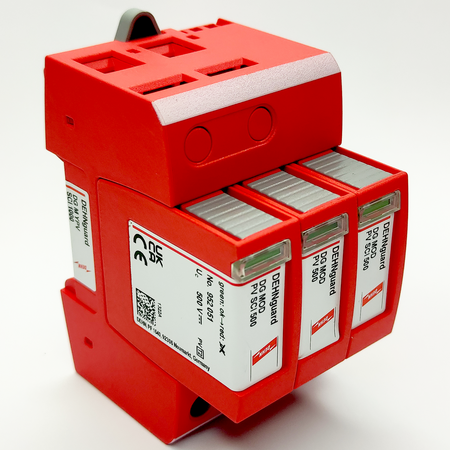

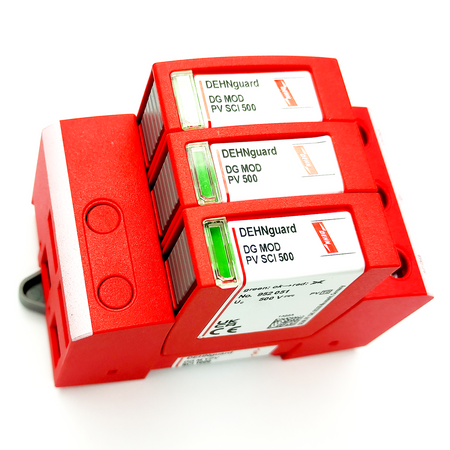

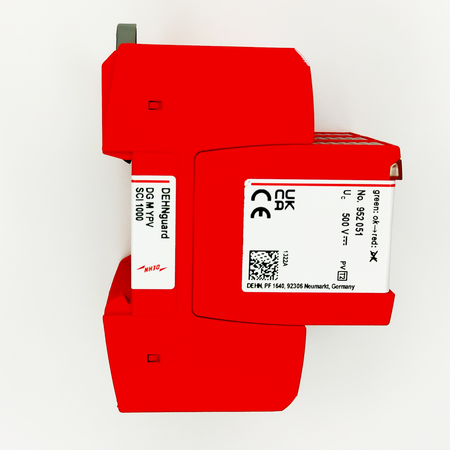

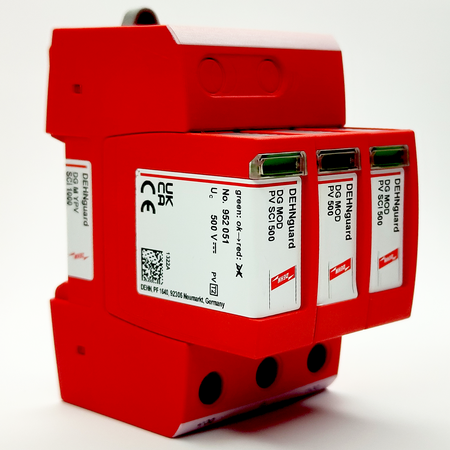

DEHN DEHNguard modular DG M YPV SCI 1000 952510

Modularer mehrpoliger Überspannungsableiter mit dreistufigem Gleichstromschaltgerät für den Einsatz in PV-Anlagen.

■ Vorverdrahtete modulare Kompletteinheit für den Einsatz in Photovoltaikanlagen, bestehend aus einem Basisteil und steckbaren Schutzmodulen

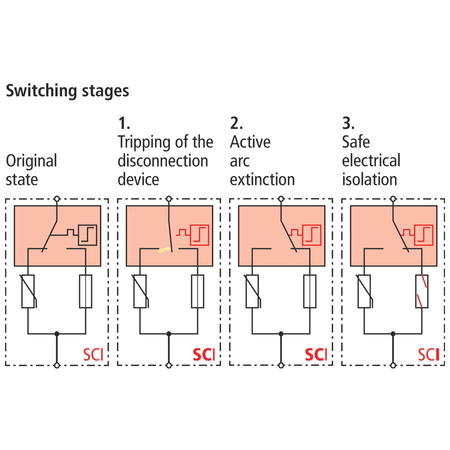

■ Kombinierte Trenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul (patentiertes SCI-Prinzip)

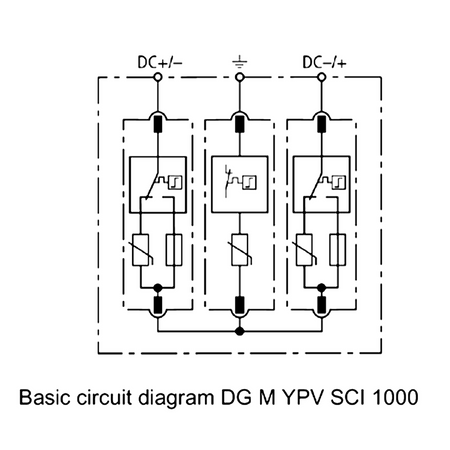

■ Bewährte und fehlerresistente Y-Schaltung

• Vorverdrahtete modulare Kompletteinheit für den Einsatz in Photovoltaikanlagen, bestehend aus einem Basisteil und steckbaren Schutzmodulen
• Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul (patentiertes SCI-Prinzip)
• Die bewährte fehlerfeste Y-Schaltung des DEHNguard M YPV SCI ... (FM) verhindert eine Beschädigung des Überspannungsschutzgerätes bei Isolationsfehlern im Generatorstromkreis
• Integrierte Gleichstromsicherung ermöglicht sicheres Auswechseln der Schutzmodule ohne Lichtbogenbildung
• Geprüft nach EN 50539-11

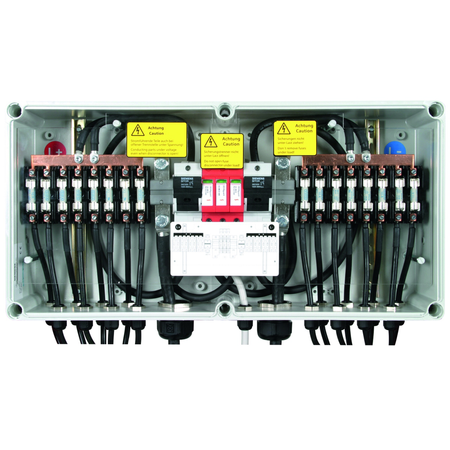

• Geeignet für den Einsatz in allen PV-Anlagen nach IEC 60364-7-712

SPD nach EN 61643-31 / IEC 61643-31 Typ 2 / Klasse II

Max. PV-Spannung (UCPV) 1000 V

Nennkurzschlussstrom (ISCPV) 10 kA

Gesamtentladestrom (8/20 µs) (Itotal) 40 kA

Nennentladestrom (8/20 µs) [(DC+/DC-) --> PE] (In) 12,5 kA

Max. Entladestrom (8/20 µs) [(DC+/DC-) --> PE] (Imax) 25 kA

Spannungsschutzpegel (UP) ≤ 4 kV

Spannungsschutzpegel bei 5 kA (UP) ≤ 3,5 k

Ansprechzeit (tA) ≤ 25 ns

Betriebstemperaturbereich (TU) -40 °C ... +80 °C

Betriebszustand / Fehleranzeige grün / rot

Anzahl der Anschlüsse 1

Querschnittsfläche (min.) 1,5 mm2 massiv / flexibel

Querschnittsfläche (max.) 35 mm2 mehrdrähtig / 25 mm2 feindrähtig

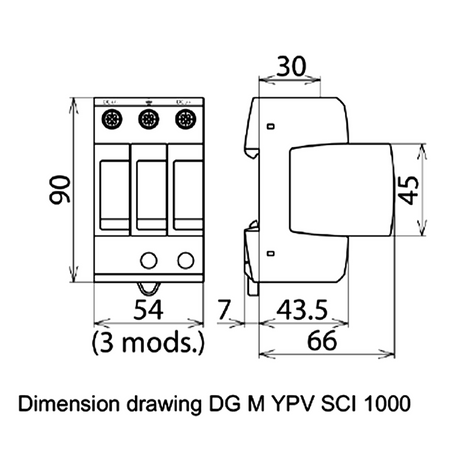

Für die Montage auf 35 mm DIN-Schienen nach EN 60715

Gehäusematerial thermoplastischer Kunststoff, rot, UL 94 V-0

Aufstellungsort Innenaufstellung

Schutzart IP 20

Kapazität 3 Modul(e), DIN 43880

Zulassungen KEMA, UL, CSA

Gewicht 340 g

Zolltarifnummer (Kombinierte Nomenklatur EU) 85363030

GTIN 4013364126428
